在上一篇雷郎上海变压器厂家给大家讲到的是《自耦变压器与普通变压器的区别》，本篇文章我们继续来讲解一下变压器之间的区别，本篇雷郎上海变压器生产厂家给大家讲到的是自耦变压器与隔离变压器的区别。这两款产品都是我司的主打产品，所以对于这二者之间的区别，我们也需要做详细的分析及说明。

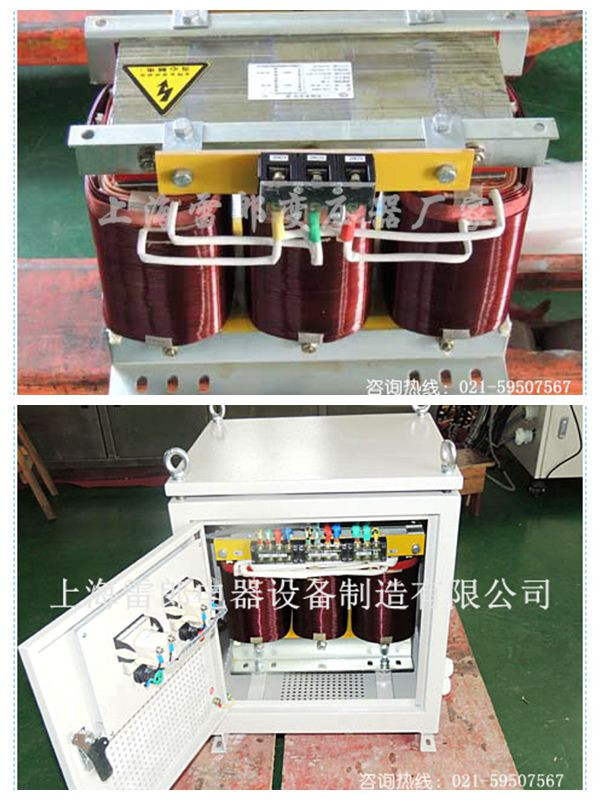

如图：上为隔离变压器，下图为带外壳自耦变压器

一、隔离变压器与自耦变压器绕组上的区别，在上篇文章中我们也有讲到自耦变压器是一种圈式变压器，初级和初级共用一个绕组，也就是共用一个零线。而隔离变丈夫器是一种双绕组变压器，初级与次级隔开的，也就是说初次级各有一个零线。

二、自耦变压器与同容量的隔离变压器相比，具有结构简单、用料少、体积小等优点。尤其在变压比接近于1的场合显得特别经济，所以在电压相近的大功率输电变压器中用得较多，此外在10千瓦以上异步电动机降压起动器中得到广泛使用。

三、隔离变压器是一种电能的耦合方式，光点耦合器也是一种耦合方式，电子电路中有许多耦合信号或者能量的方式，最终能否对人体造成危害,就看人体接触之后，人体上是否有电流流过。

四、自耦变压器与隔离变压器比拟有以下优缺点：

一、优点

1、消耗材料少，成本低。因为变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关，也即和绕组的容量有关，自耦变压器绕组容量降低，所耗材料也减少，成本也低。

2、损耗少，效益高；

3、便于运输和安装；

4、提高了变压器的极限制造容量。

二、缺点：

1、使电力系统短路电流增加；

2、有可能造成调压上的一些困难.；

3、使绕组的过压保护复杂；

4、使继电保护复杂。

通过以上隔离变压器与自耦变压器的区别，对于如何辩认这两者变压器，相同功率的变压器，如果个头小的是自耦变压器，再看线圈按比例初级次级线径，如不一样的多半是隔离变压器的，在看端子是否有公用零线等方法来辨别。
