500KV变压器空载和短路损耗情况分析

该信息来自：上海雷郎电器设备制造有限公司浏览量：4338 发表时间：2014-02-28

在上一篇文章中雷郎上海变压器厂家与大家讨论到《500KV主变压器的冷却方式》，本篇文章雷郎上海变压器厂家与大家继续讲到500KV变压器运行的相关问题。本文我们来分析一下空载和短路损耗。首先我们来了解一下空载和适中损耗的概念及定义：空载损耗主要是铁芯损耗，主要包括磁滞损耗和涡流损耗，绕组的铜损相对很小，基本可以忽略。短路损耗主要是绕组的铜损和附加损耗。短路损耗就是指负载损耗。因为负载损耗试验的时候二次侧是短接。所以习惯上有人把负载损耗称为短路损耗。普通配电变压器的负载损耗里绝大部分是铜电阻导致的损耗。变压器损耗是现代物理学领域的概念，是指空载损耗Po、短路损耗Pk及杂散损耗Ps之和。

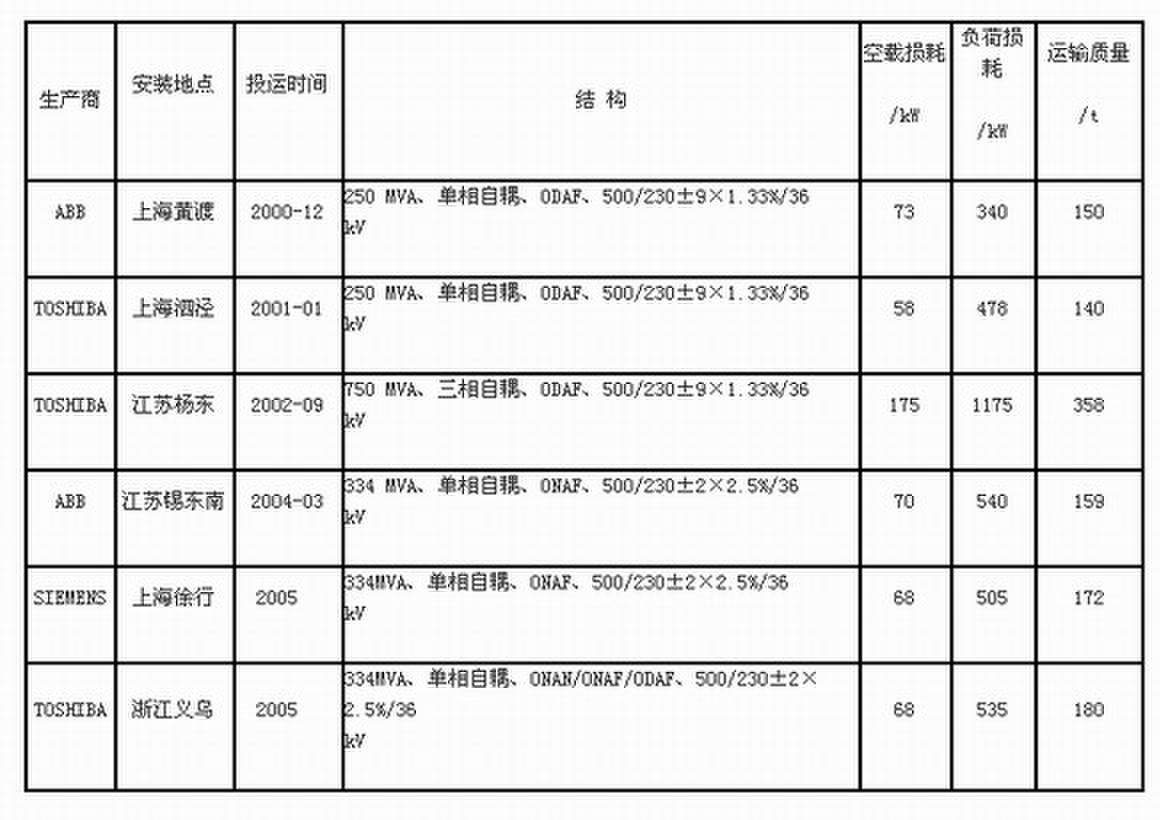

表2　500 kV大型变压器损耗情况

20世纪90年代以前生产的变压器因硅钢片处理技术的原因，空载损耗大于后期生产的变压器；日本产变压器空载损耗指标较好；欧洲产变压器短路损耗指标较好；三相共体变压器损耗一般小于单相变压器；壳式结构的变压器能做到最优的损耗与质量比。

根据铁路运输要求，变压器外形尺寸一般要求长度小于7 m，宽度小于3.6 m，高度小于4.1 m，运输质量小于140t，因此对于250 MVA单相自耦变压器，如果空载损耗要求小于75 kW，短路损耗要求小于350 kW，一般均能满足运输限制要求。
