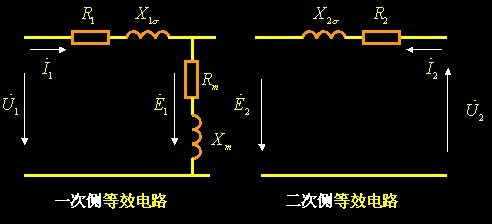

根据电势平衡方程可以画出变压器的一次侧和二次侧等效电路(Equivalent Circuit)。
由于一、二次侧绕组匝数不同，其电势E1和E2也不同，难以将两侧的等效电路合并成一个完整的等效电路。
折算原因：为了简化计算和分析；
折算条件：折算前后，变压器的电磁效应不改变，变压器的功率大小也不改变。
折算方法：我们可以将二次侧等效为用一个与一次侧匝数N1相同的绕组来等效替代。折算以后，两侧匝数相等，E1=E'2，k=1,原来的磁势平衡方程
I1N1+I2N2=ImN1变成了I1+I'2=Im，两侧的等效电路就可以合并了。具体如下
