该信息来自：上海雷郎电器设备制造有限公司 浏览量：4088 发表时间：2017-06-20
三相变压器工作原理：变压器的基本工作原理是电磁感应原理。当交流电压加到一次侧绕组后交流电流流入该绕组就产生励磁作用，在铁芯中产生交变的磁通，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势。这时如果二次侧与外电路的负载接通，便有交流电流流出，于是输出电能。

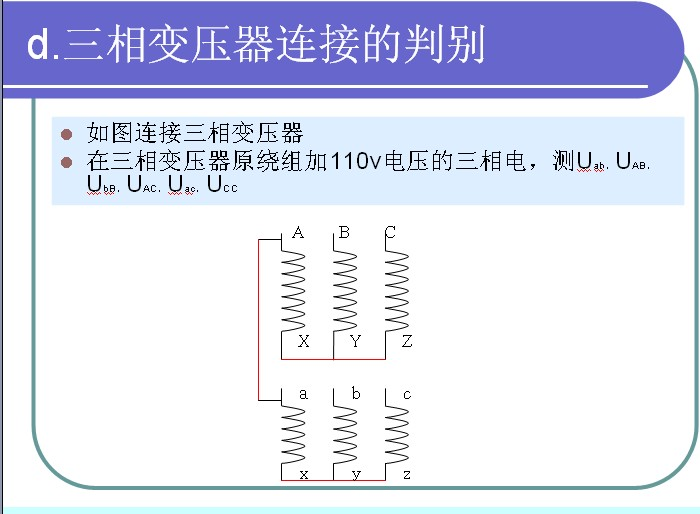

用三只单相变压器或如图所示的三相变压器来完成.三相变压器的工作原理和单相变压器是相同的.
在三相变压器中,每一芯柱均绕有原绕组和副绕组,相当于一只单相变压器.三相变压器高压绕组的始端常用A,B,C,末端用X,Y,Z来表示.低压绕组则用a,b,c和x,y,z来表示.高低压绕组分别
接成星形或三角行.在低压绕组输出为低电压,大电流的三相变压器中(例如电镀变压器),为了减少低压绕组的导线面积,低压绕组亦有采用六相星行或六相反星行接法。
我国生产的电力配电变压器均采用Y/Y0-12或Y/三角形-11这两种标准结线方法.数子12和11表示原绕组和副绕组线电压的相位差,也就是所谓变压器的结线组别.在单相变压器运行是,结线问题往往不为人们所重视,然而,在变压器的并联运行中,结线问题却具有重要意义.
l 三相变压器原、付绕组的判别
a. 用万用表测绕组电阻值的方法，判别出实验所用三相变压器的原绕组和付绕组。
|
原绕组电阻（Ω） |
付绕组电阻（Ω） |
|
R= |
R= |
b：
在某相原绕组施加110v电压，测定三个付绕组中感应电势，感应电势最大的一组付绕组就是该项绕组的付绕组。
实际使用中，是把设备开到最大功率实测通过的电流，然后一般取2.2倍左右电流作为保险丝额定电流。
想要了解更多的变压器之类的内容，请保持继续关注我们哦！
