三相变压器的基本结构及其接线方法

该信息来自：上海雷郎电器设备制造有限公司浏览量：5007 发表时间：2017-07-23

三相变压器的主要用在什么地方？三相变压器的基本原理与基本结构是什么？本篇文章雷郎变压器厂家来与大家一起分析一下三相变压器的相关问题。

三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。我国现在的电力系统都是采用三相制供电，因而需要采用三相变压器来实现电压的转换。

三相变压器由三台容量相同的单相变压器组成，而这些接线方式又有些许不同。

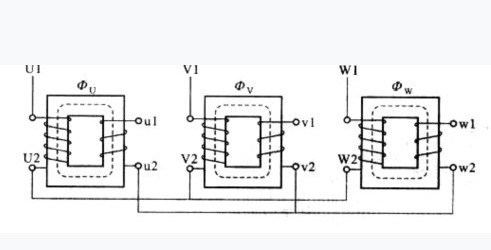

一、星形联结的三相变压器。如图1

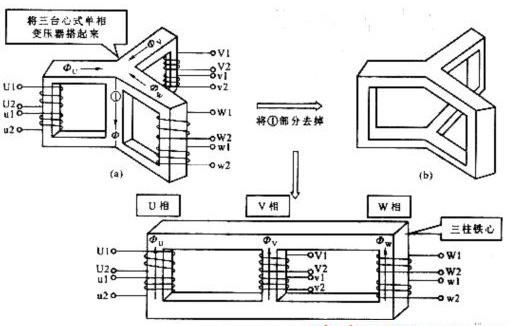

一、三相变压器的另一种结构型式是把三个单相变压器合成一个三铁心柱的结构型式，称为三相心式变压器。

由于三相绕组接入对称的三相交流电源时，三相绕组中产生的主磁通也是对称的，故三相磁通之和等于零，即中间铁心柱的磁通为零，因此中间铁心柱可以省略，成为（b）图形式，实际中为了简化变压器铁心的剪裁及叠装工艺，均采用将U、V、W三个铁心柱置于同一个平面上的结构型式，如图所示。

另外三相五柱式铁心变压器必须采用YN，yn0，yn0接法时，在变压器内要有接成角形接法的第四绕组，它的出头不引出(结构上要做电气试验时引出的出头不在此例

用于国内变压器的高压绕组一般联成Y接法，中压绕组与低压绕组的接法要视系统情况而决定。所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。如低压系配电系统，则可根据标准规定决定。
