变压器的种类很多,常用的变压器有哪些类似呢?本篇文章雷郎变压器厂家来给大家介绍一下。
1、常用变压器的种类:
干式变压器:干式变压器广泛用于局部照明、高层建筑 、机场,码头CNC机械设备等场所。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

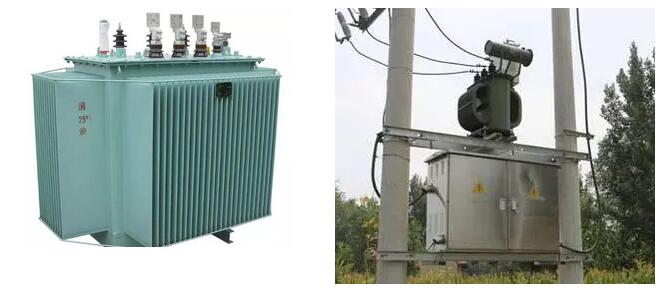

油浸式变压器:油浸式变压器为工矿企业与民用建筑供配电系统中的重要设备,它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。

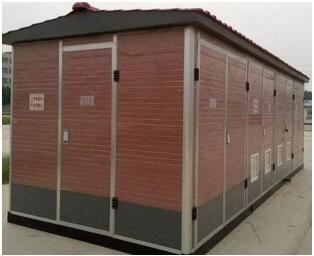

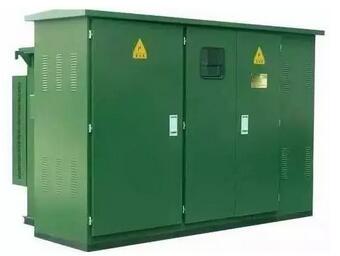

箱式变电站:箱式变电站,又叫预装式变电站;是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,是继土建变电站之后崛起的一种崭新的变电站。分为美式、欧式和一体化式。
2、常用变压器的特征参数:
额定容量:指变压器工作状态下的输出功率,用视在功率表示。用SN表示。单位为KVA或VA。如图SN为630kVA。常见的变压器容量有160kVA、200kVA、250kVA、315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA等。
额定电压:指单相或三相变压器出线端子之间十佳的电压值。用UN表示,单位为KV或V。一次额定电压用UN1表示,二次额定电压用UN2表示。如图UN1=10KV,UN2=0.4KV。
额定电流:指在额定容量和允许温升条件下,通过一、二次绕组出线端子的电流,用IN表示,单位为KA或A。一次绕组电流用IN1表示,二次绕组电流用IN2表示。如图IN1=36.36A, IN2=909.33A。
额定频率:变压器设计时所规定的运行频率,用fN表示,单位为赫兹(Hz)。我国规定额定频率为50Hz。
空载损耗、空载电流
空载损耗又叫铁损,主要为铁芯中磁滞损耗和涡流损耗,一般认为一台变压器的空载损耗不会随负荷大小变化而变化。
负载损耗
负载损耗又叫铜损,负载损耗的大小取决于绕组的材质等,运行中的荷载损耗大小随负荷的变化而变化。
阻抗电压(%)
把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.如图Ud=5.98%。
联结组标号
根据变压器一、二次绕组的相位关系,把变压器绕组连接成各种不同的组合,称为绕组的联结组。为了区别不同的联结组,常采用时钟表示法。如Dyn11表示一次绕组是三角形联结,二次绕组是带有中心点的星形联结,组号为11点(相位差为330°)。
