该信息来自：上海雷郎电器设备制造有限公司 浏览量：4576 发表时间：2018-11-08

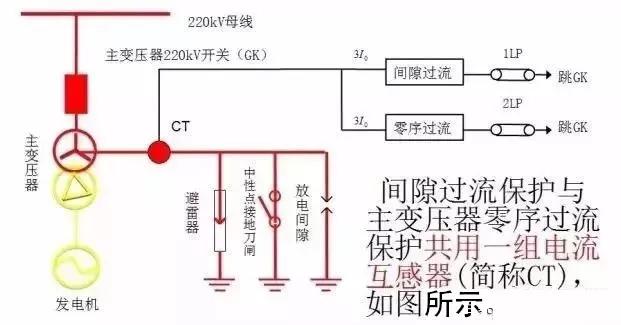

1.若变压器接地零序过流保护CT与变压器间隙过流保护CT均是采用中性点CT（如图1）。
变压器保护随中性点变化时的投退操作原

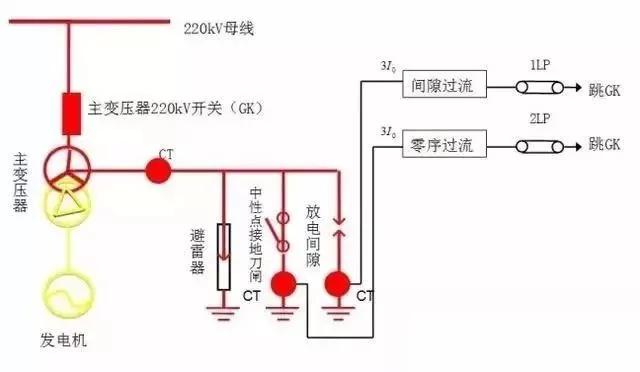

图1 零序过流保护与间隙过流保护共用中性点CT此种共用电流互感器时，在中性点接地刀闸合上前，先退出变压器间隙过流保护(退出1LP间隙过流压板)，再投入变压器接地零序过流保护（投入2LP零序过流保护压板）；在变压器中性点接地刀闸拉开后，先退出变压器接地零序过流保护（退出2LP零序过流保护压板），投入变压器间隙过流保护(投入1LP间隙过流压板)。解释：因为放电间隙保护是由零序电压和零序电流并联组成,且电流定值比较灵敏，时间较短,没有与其他保护配合的关系。在直接接地状态时，如遇到外部故障，在中性点CT中就有零序电流流过，将造成间隙过流保护误动。在经间隙接地状态时，在发生接地故障时，在其他接地变跳开后，中性点零序电压将升高，使间隙零序电压保护动作。间隙击穿后，零序电流动作，保护不接地变压器的安全。2. 若变压器接地保护CT与变压器间隙保护CT是分开、独立的（如图2）
变压器保护随中性点变化时的投退操作原
变压器保护随中性点变化时的投退操作原则图2 零序过流保护与间隙过流保护所用CT相互独立此种电流互感器独立的情况下，大家一致认为：间隙过流保护和零序过流保护可以一直保持投入，而不随中性点的操作而进行投退；因为只要中性点接地刀闸是处于合闸位置，间歇过流保护就不会动作。注意：2LP压板同时控制间隙过流和间隙过电压（间隙过流保护包括：间隙过电流和间隙过电压）笔者个人认为：就算间隙过流保护与零序过流保护所用CT是相互独立的，还是应该像零序过流保护与间隙过流保护共用中性点CT一样，在对中性点进行操作时，间隙过流保护与零序过流保护应根据中性点位置进行相应的投退。我们可以考虑这样的一种极端情形，假如是有2台主变并列运行于同一条母线上，按正常方式：#1主变中性点接地，#2主变中性点不接地；根据大家一致认为的零序过流保护与间隙过流保护所用CT相互独立时，间隙过流保护与零序保护一值保持投入状态，不随中性点的位置改变而进行投退。但是，由于各种不可预的原因，导致#1主变中性点接地刀闸，在运行中出现了中性点接地刀闸没有合闸到位，而又没有发现时；此时，系统发生单相接地故障（瞬时故障），2台主变的间隙保护都将动跳开2台主变；造成故障范围扩大，而如果我们按照#1主变中性点接地时，#1主变的间隙过流保护退出、零序过流保护投入；#2主变中性点不接地时，#2主变的间隙过流保护投入、零序过流保护退出；在出现上面所说的情况时，就只会是#2主变的间隙保护动作，切除#2主变；而#1主变仍然可以继续运行
