产品描述：

DDG系列低电压大电流变压器，主要用于电流互感器、断路器、接触器、热继电器、开关等，作为温升实验、保护特性实验、连续负载实验及电参数等测量实验的电源

一、用途

DDG系列低电压大电流变压器适用于频率为50HZ-60HZ的开关、电流互感器等电器设备的连续负载试验及作升流之用。

二、结构特征　　

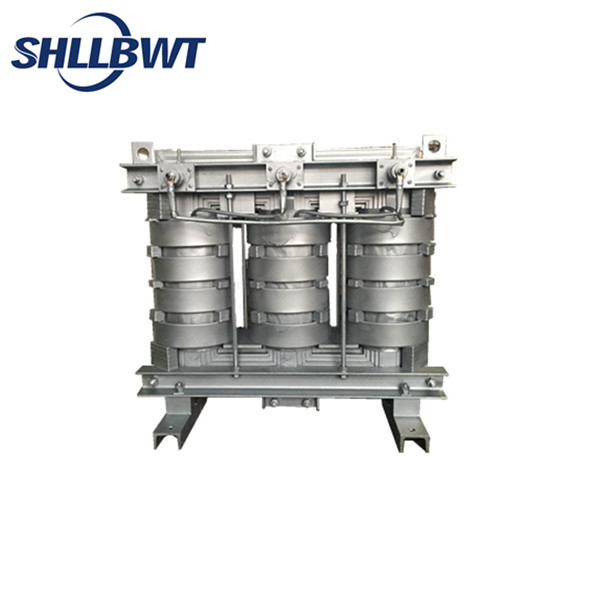

本系列产品铁芯可选采用优质晶粒取向冷轧硅钢片，铁芯柱和铁轭可选采用多级阶梯迭积的圆截面或矩形截面。在上、下铁轭的两侧利用槽钢作为夹件，通过夹轭螺杆以达到夹紧铁芯的目的。

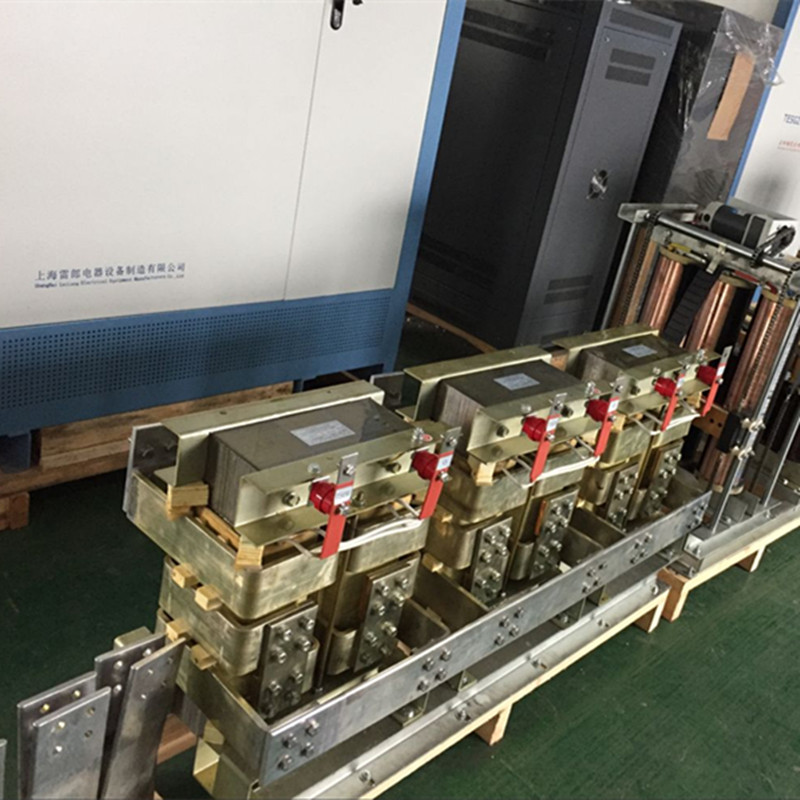

初级线圈一般为圆筒式，次级线圈一般为饼式或裸铜排绕制，次级线圈电压的变换是由串、并联联连而达到，线圈的出线头引至固定的接线板或接线铜排。

绝缘等级分为B级、F级和H级。

本产品分开启式和防护式，防护式需带罩壳。　

三、使用条件　　

1、海拔高度不超过1000米，周围介质温度不高于40℃、不低于-30℃。超过以上正常使用条件时，应按国家标准GB6450-86作相应的定额调整。　　

2、空气相对湿度不大于85%（温度为20℃±5℃时）。　

3、没有导电尘埃和足以破坏金属及绝缘的腐蚀气体或蒸气场所。　

4、没有剧烈震动和颠簸且垂直倾斜度不超过5℃的场所。　　

5、不能发生火灾或爆炸、危险的场所。
