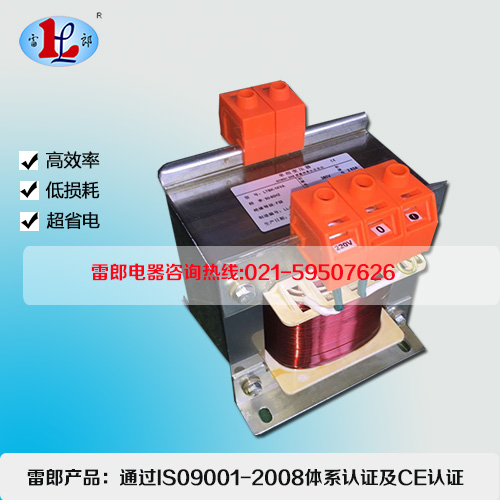

隔离变压器俗称安全隔离变压器,这是因为隔离变压器的两个输出端都不接地,对地都是悬浮的。两端对地的电压,主要是感应电压。而且电压不会太高,另外内阻大,所以人接触其中一端,二次绕组的电压没有形成通路,所以不会触电。正因为如此,有人在使用隔离变压器的时候也就放松了警惕,想着有了这么一个隔离变压器,安全就不是问题了。
变频器谐波是变频器运行过程中,需要对输入电源用大功率二极管整流(或晶体管/逆变模块)进行逆变;在其逆变过程中,在输入输出回路产生的高次谐波; 变频器谐波对供电系统、负载及其他邻近电气设备产生干扰。
变频器谐波治理措施
治理变频器谐波问题,抑制辐射干扰和供电系统干扰,可采取屏蔽、隔离、接地等技术手段。
1、安装适当的电抗器
在变频器输入侧与输出侧串接合适的电抗器,吸收谐波和增大电源或负载的阻抗,达到抑制谐波的目的,以减少传输过程中的电磁辐射。 通过抑制谐波电流,将功率因数由原来的(0.5-0.6)提高至(0.75-0.85);
2、电源隔离或安装隔离变压器
将变频系统的供电电源与其他设备的供电电源相互独立,或在变频器和其他用电设备的输入侧安装隔离变压器,切断谐波电流;
3、避免干扰辐射
电动机和变频器之间电缆应穿钢管敷设或用铠装电缆,并与其他弱电信号在不同的电缆沟分别敷设,避免辐射干扰;
4、变频器正确的接地
正确的接地既可以使系统有效地抑制外来干扰,又能降低设备本身对外界的干扰。变频器使用专用接地线,且用粗短线接地,邻近其他电器设备的地线必须与变频器配线分开,使用短线,这样能有效抑制电流谐波对邻近设备的辐射干扰;
5、缩短线路长度
缩短线路长度,电源线和信号线单独敷设,避免交叉,不能避免时,必须垂直交叉,绝对不能平等敷设,信号线屏蔽层不接到电机或变频器的地,而应该接到控制线路的公共端;6、安装EMI电源滤波器
当前抑制变频器谐波的一个重要趋势是采用EMI电源滤波器,它串联或是并联于主电路中,实时从补偿对象中检测出变频器谐 EMI电源滤波器MLAD系列输入端专用型波电流,由补偿装置产生一个与该变频器谐波电流大小相等、方向相反的补偿电流,从而使电网电流只含基波电流。
通常来说人触电一般都是导体的电通过人体流入大地的过程,而他之所以会流入大地就是因为他的供电设备对大地有电气关系也就是中性点接地,如果没有这个电气关系,那么人是不会触电。而隔离变压器就是让输出端可以保持对地的无电气关系,这样一来就相对安全了一些.
隔离变压器抑制3次和3的倍数次谐波
它是采用D,yn11结线方式的变压器,因为三次和3的倍数谐波有它的特殊性,它的频率为150HZ,各相相量间相位差是基波的3倍。3 × 120°=360°,可见各相相量组成零序制。D,yn11结线配电变压器,原绕组为三角形接法,可环行零序电流和三次以及3的倍数次谐波电流,付绕组侧的零序磁通在主绕组中感应零序环行电流。从而抑制了3次和3的倍数次谐波。
